在用NTC做测温元件进行测温时,电路中少不了它的亲密合作伙伴上拉电阻或下拉电阻,它们与NTC组成分压电路,将NTC随温度变化的“阻值信号”转化为“电压信号”,方便后续电路(如MCU、ADC模块)读取并计算温度。
上拉电阻和下拉电阻的作用是 “固定不确定的电路电平”,避免信号悬空导致的干扰或误触发,同时可辅助提升驱动能力、保护器件。二者的本质区别是:上拉电阻将信号 “拉向高电平(VCC)”,下拉电阻将信号 “拉向低电平(GND)”。

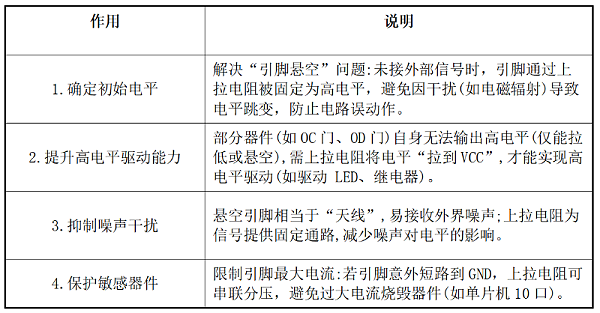

一端接电源正极(VCC,如 5V、3.3V),另一端接不确定电平的引脚(如单片机 GPIO、传感器输出端) 的电阻,称为上拉电阻。

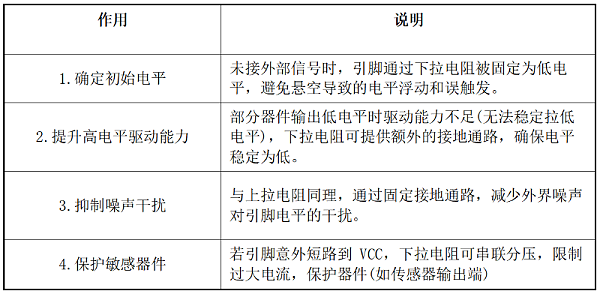

一端接电源负极或GND,另一端接不确定电平的引脚的电阻,称为下拉电阻。
上拉 / 下拉电阻的阻值并非越大越好,需平衡驱动能力、静态功耗、响应速度:
阻值太小(如 100Ω):静态功耗大(VCC 通过电阻到 GND 的电流大),可能导致器件发热;阻值太大(如 1MΩ):驱动能力不足(无法快速拉高低电平),抗干扰能力弱;常规选择:数字电路中优先用 4.7kΩ、10kΩ;模拟电路(如分压)需根据信号幅度计算。
NTC本身是模拟量器件,仅输出连续变化的阻值,无法直接被数字电路(如MCU)识别。因此,实际测温电路中必须通过分压结构将阻值转化为电压,而上拉电阻或下拉电阻就是分压电路的“固定电阻端”,二者选其一,具体取决于电路设计逻辑。
常用的测温应用场景如下:
场景 1:NTC + 分压电路 + MCU,实现 “温度阈值检测”
NTC 与上拉或下拉电阻组成分压电路,将 “阻值变化” 转化为 “电压变化”,MCU 通过检测分压点电压是否超过阈值,输出或判定高低电平。

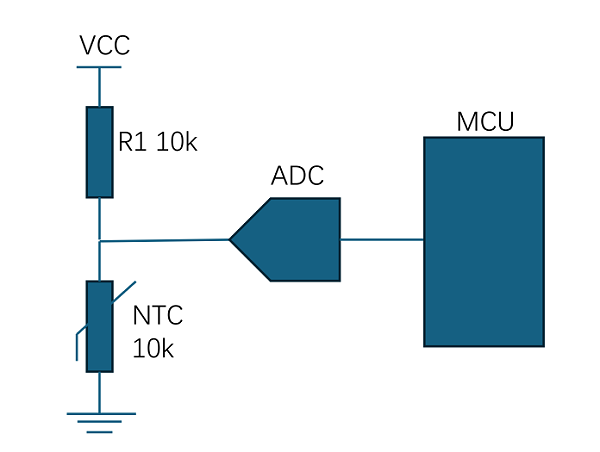

以“NTC+上拉电阻”为例(电路结构如下):

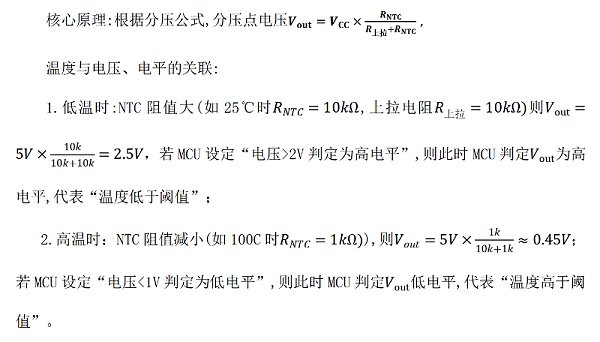

电路连接:NTC一端接GND,另一端接分压点(同时接MCU的ADC引脚),分压点通过上拉电阻接VCC(如5V);
场景2:NTC+比较器,实现“温度开关”(直接输出高低电平)
若无需精确测量温度,只需“超过某温度时输出低电平,低于时输出高电平”(或反之),可用比较器替代MCU,直接将NTC的分压电压与固定参考电压对比,输出高低电平。

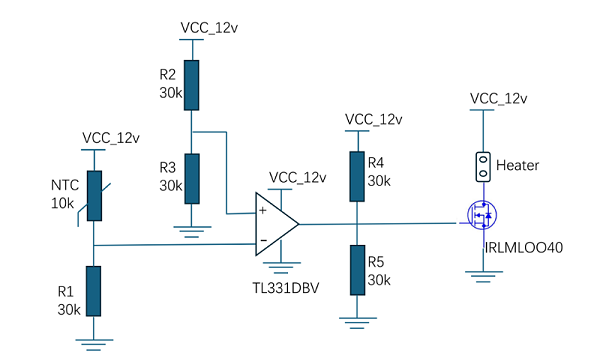

电路逻辑如下:
比较器“同相输入端”接
参考电压(如2V,由固定电阻分压得到,代表温度阈值);

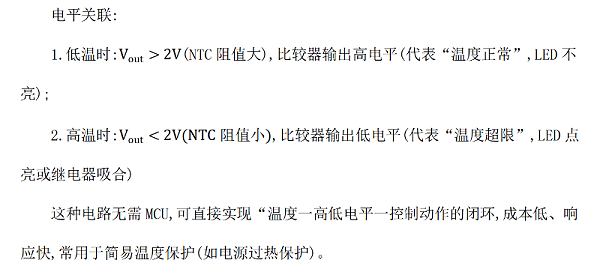

比较器“反相输入端”接NTC分压电路的输出电压(Vout);
比较器输出端接后续电路(如继电器、LED);

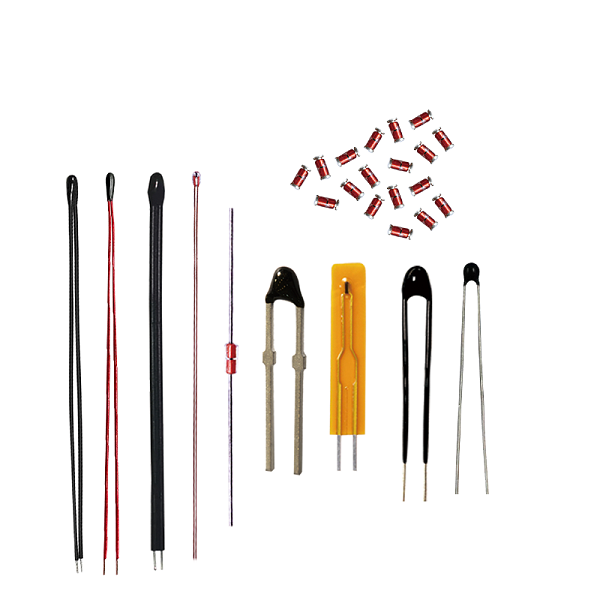

南京时恒电子科技有限公司专注于NTC测温元件的研发、生产与销售,核心产品涵盖全系列 NTC热敏电阻器、NTC温度传感器等,多种封装形式和外形结构的测温型产品可为客户专业定制应用在多种场合的温度测量与控制。采用全新工艺、产品性能稳定,可长期工作、电阻值和B值精度高、高灵敏度、高响应速度高可靠性、高稳定、高通用性、高互换性等特点。
